Simbol kapasitor merupakan elemen penting dalam dunia elektronika, baik bagi pemula maupun profesional. Artikel ini akan membahas secara mendalam tentang simbol, jenis, fungsi, dan prinsip kerja kapasitor untuk meningkatkan pemahaman Anda dalam menerapkannya pada rangkaian elektronik.
Apa Itu Kapasitor?
Kapasitor, atau kondensator, adalah komponen elektronik pasif yang mampu menyimpan muatan listrik sementara waktu. Dalam simbol elektronik, kapasitor biasanya digambarkan dengan dua garis sejajar yang mewakili pelat logam, dipisahkan oleh bahan dielektrik.
Simbol Kapasitor dan Jenisnya
Kapasitor Polar
Simbol kapasitor polar memiliki tanda “+” untuk menunjukkan polaritas positif. Jenis kapasitor ini, seperti kapasitor elektrolit, hanya dapat dipasang dengan orientasi tertentu.Kapasitor Non-Polar
Kapasitor non-polar tidak memiliki polaritas, sehingga dapat dipasang dalam orientasi apa pun. Biasanya digunakan pada kapasitor keramik dan film.Kapasitor Variabel
Simbolnya mencakup tanda panah diagonal yang menunjukkan kapasitansi dapat diatur. Kapasitor ini banyak digunakan dalam aplikasi seperti tuner radio.
Fungsi Kapasitor dalam Rangkaian Elektronik
- Penyimpan Muatan Listrik: Digunakan untuk menyimpan energi sementara yang dilepaskan sesuai kebutuhan.
- Filter Sinyal: Menyaring noise pada rangkaian catu daya.
- Pembangkit Frekuensi: Menghasilkan gelombang dalam rangkaian osilator.
- Pengatur Tegangan: Membantu menstabilkan fluktuasi tegangan dalam rangkaian elektronik.
Prinsip Kerja Kapasitor
Ketika kapasitor diberi tegangan, muatan listrik mengalir ke salah satu pelat logam. Proses ini menghasilkan medan listrik yang menyimpan energi hingga muatan dilepaskan melalui rangkaian.
Jenis Kapasitor Berdasarkan Material
Kapasitor Keramik
Cocok untuk frekuensi tinggi karena kapasitansinya rendah.
Kapasitor Elektrolit
Memiliki kapasitansi besar, ideal untuk catu daya.

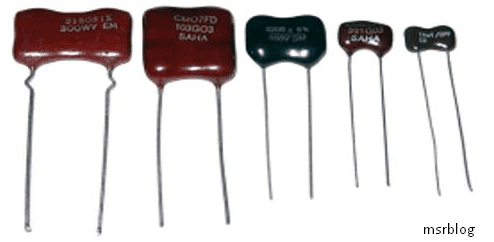

Kapasitor Mika
Stabil untuk frekuensi tinggi, sering digunakan dalam pengontrol fase.
Kapasitor Film
Presisi tinggi, ideal untuk aplikasi audio.
Cara Mengidentifikasi Simbol Kapasitor pada Skema
Pada diagram elektronik, simbol kapasitor mempermudah identifikasi jenis dan fungsi kapasitor dalam rangkaian. Pemahaman mendalam tentang simbol ini penting untuk memastikan pemasangan dan penggunaannya benar.
Penutup
Pemahaman tentang simbol kapasitor, jenis, dan fungsinya sangat penting untuk mendukung keberhasilan proyek elektronika Anda. Dengan menerapkan informasi ini, Anda dapat mengoptimalkan penggunaan kapasitor dalam berbagai aplikasi, dari penyimpanan energi hingga pengaturan sinyal.
